转向管柱调节手柄断裂CAE分析

转向柱调节机构模型如下图所示，模型已做简化处理，不代表实际产品。

材料参数

采用Abaqus Explicit进行仿真，设置材料的密度、弹性、塑性及断裂相关的参数。
*DENSITY
*ELASTIC, TYPE = ISOTROPIC
*PLASTIC
*Damage Initiation, criterion=DUCTILE
*Damage Evolution, type=DISPLACEMENT

仿真条件

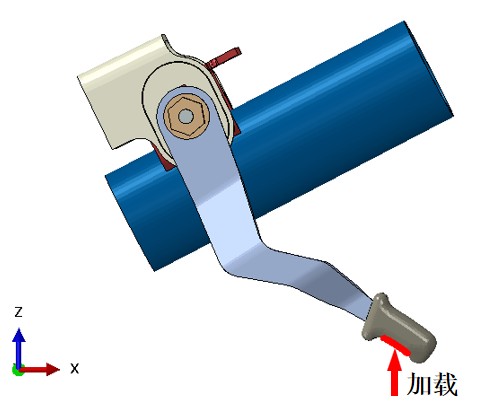

手柄处于锁止位置（限位面已接触），管柱两端固定，手柄末端Z向加载。

仿真结果

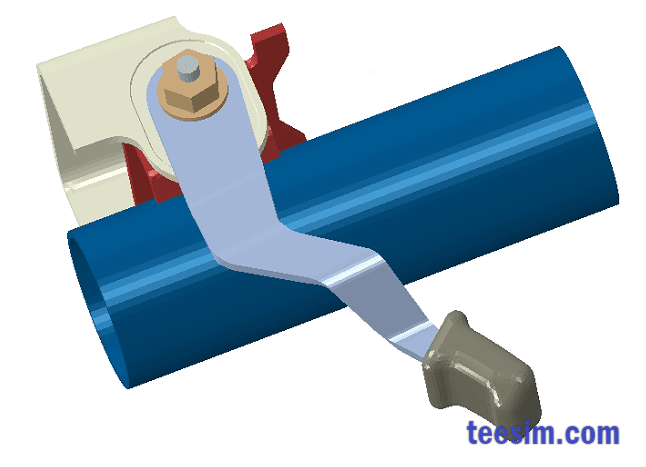

断裂仿真动画如下图所示。

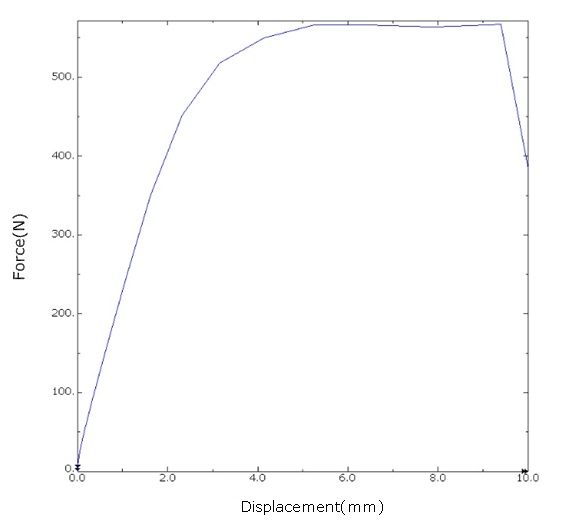

力值曲线如下，曲线的最大值即断裂力：560N。

说明：案例仅用于方案展示，不代表实际产品。
