风扇不转、主板煎蛋—机箱风冷散热仿真

鸡蛋的凝固温度

网上查到的数据：蛋黄的凝固温度大约是65-70℃，蛋清的凝固温大约是70-80℃。所以，如果你的电脑主板温度超过80℃，是可以把鸡蛋煎熟的，效果图如下。（图片来源于Siemens）

机箱风冷散热仿真

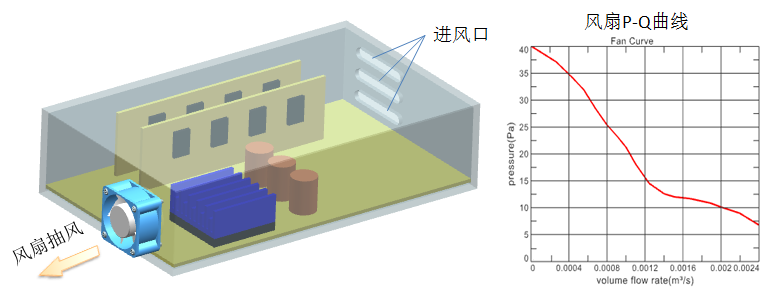

FloEFD机箱仿真模型如图，风扇向外抽风，带走机箱内部的热量。仿真中不需要画出风扇的实际形状，但需要根据风扇的规格，设置抽风口的风压-风量关系曲线（P-Q曲线）。

分别设置各个零件的材料参数，包括密度、热导率和比热等。发热元件设置发热功率，两个零件之间的接触可以设置接触热阻。FloEFD自动提取机箱内部空气流体域，自动划分网格进行仿真计算。本例采用稳态分析，环境温度20℃，求解达到热平衡的结果。

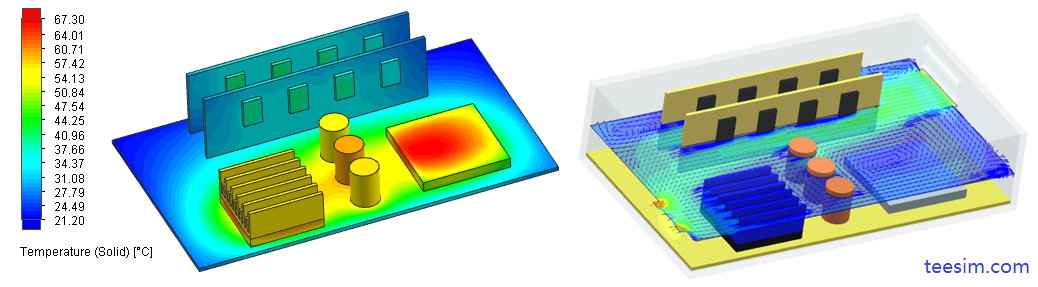

仿真完成后可以查看温度分布结果，最高温度67℃，未超过70℃。从速度矢量图，可以看到风扇抽风造成的空气流动。

拆掉风扇试试

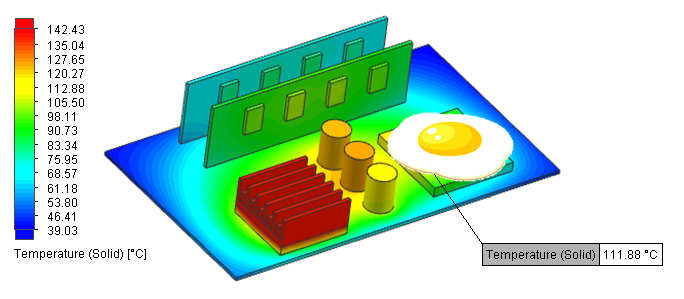

在仿真模型中，风扇不设置P-Q曲线，仅仅只是一个通风口，模拟风扇不工作的情况。这种情况，主板最高温度超过了100℃，煎个鸡蛋不在话下。
