汽车加油小门/充电小门刚度强度CAE分析

汽车加油小门/充电小门（或者叫油箱口盖子/充电口盖子），打开时如果用力过大，可能会把铰链掰断。采用CAE仿真分析，可以检查产品的刚度强度。

加油/充电小门结构

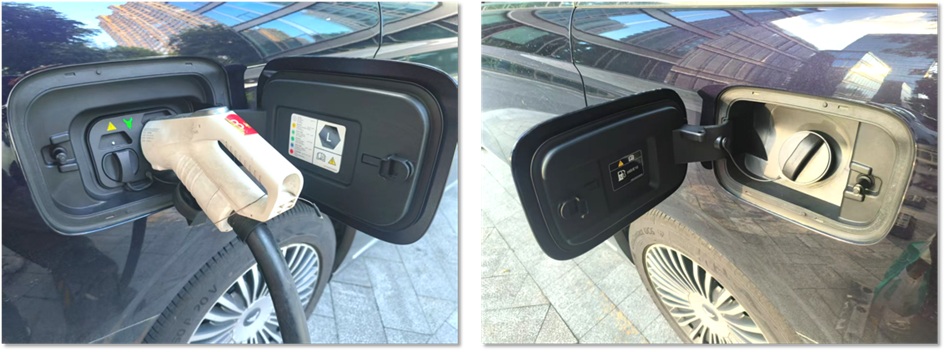

电动车的充电口盖，和燃油车的加油口盖结构类似。对于混动车型，既有充电小门，也有加油小门。下图是岚图梦想家混动版的充电小门和加油小门。

充电小门过载强度分析

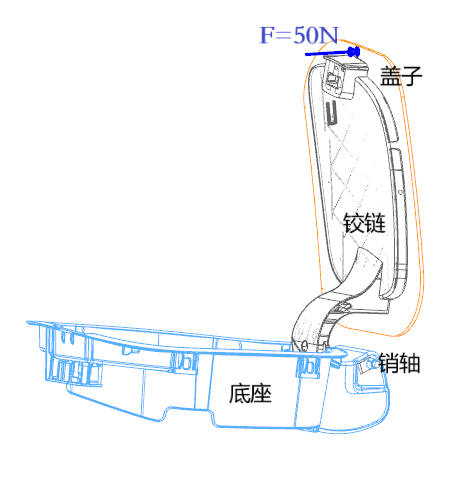

充电小门打开状态，在盖子顶部边缘处施加50N的力。通过CAE仿真分析，了解产品变形量和应力。

采用非线性静态算法，对比Simcenter和Abaqus这两个软件的分析结果。

下图是位移结果，两个软件基本一致，误差仅1.6%.

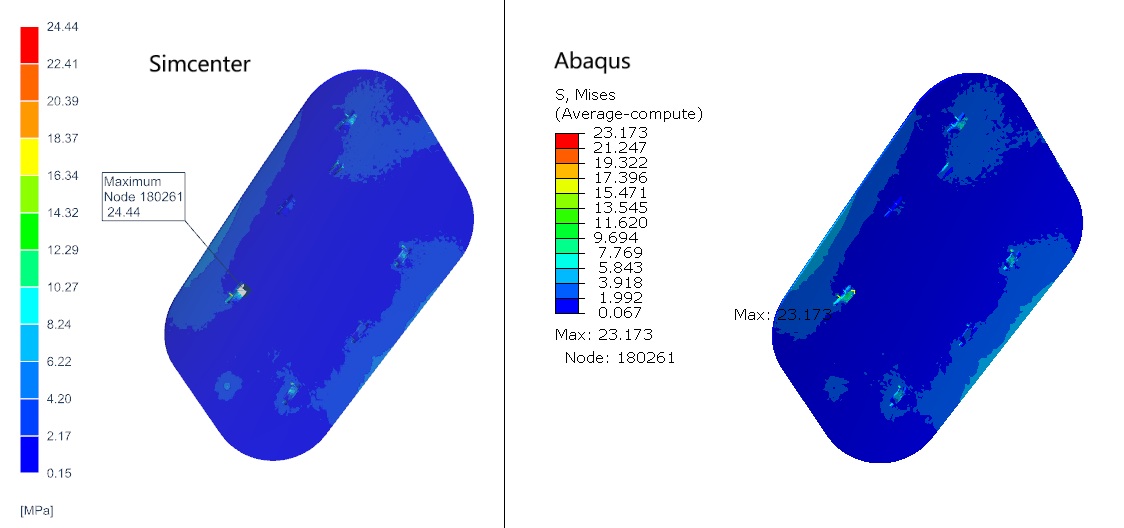

下图是应力结果，两个软件基本一致，误差仅5.2%，最大应力点都是在Node 180261处。

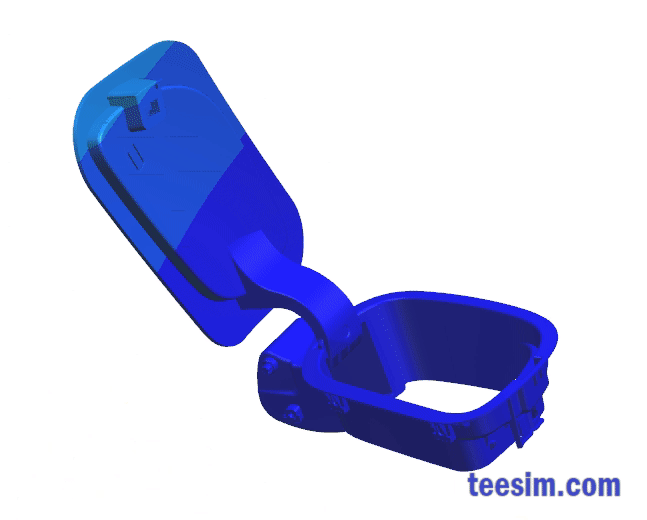

仿真动画如下图所示。
