CCB仪表板横梁前舱支架入侵强度CAE分析

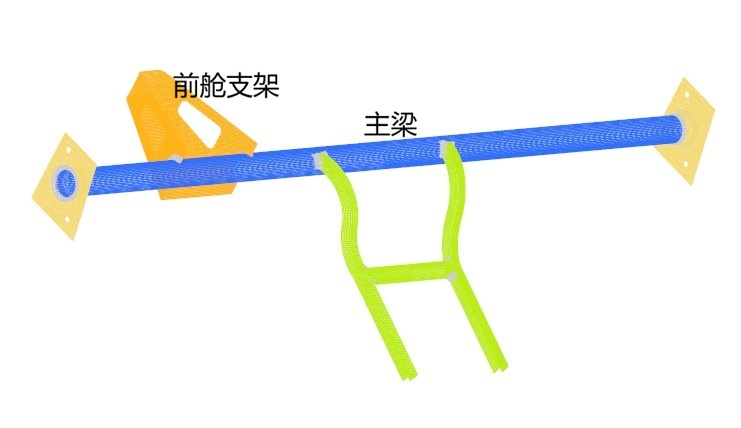

CCB仪表板横梁简易网格模型：

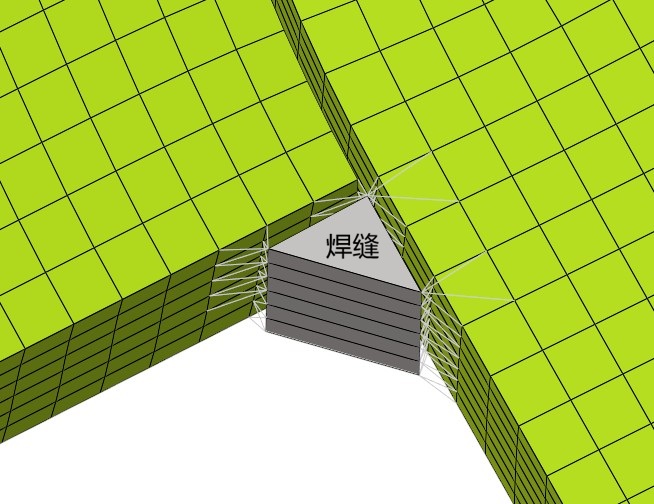

焊缝细节展示：

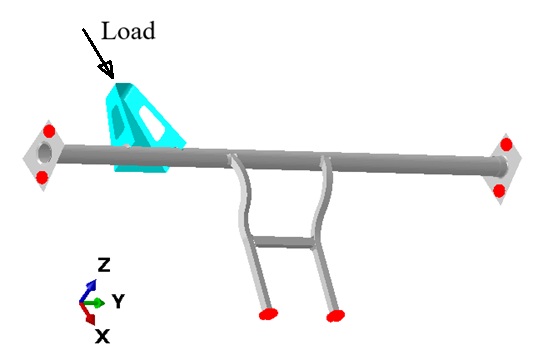

下图中红点位置固定，前舱支架外侧沿着X方向加载。参考目标值：8kN~10kN之间前舱支架破坏，主梁结构不破坏。

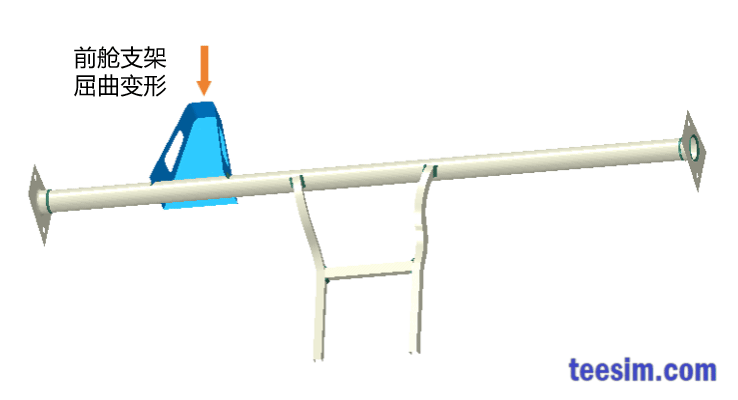

仿真动画：

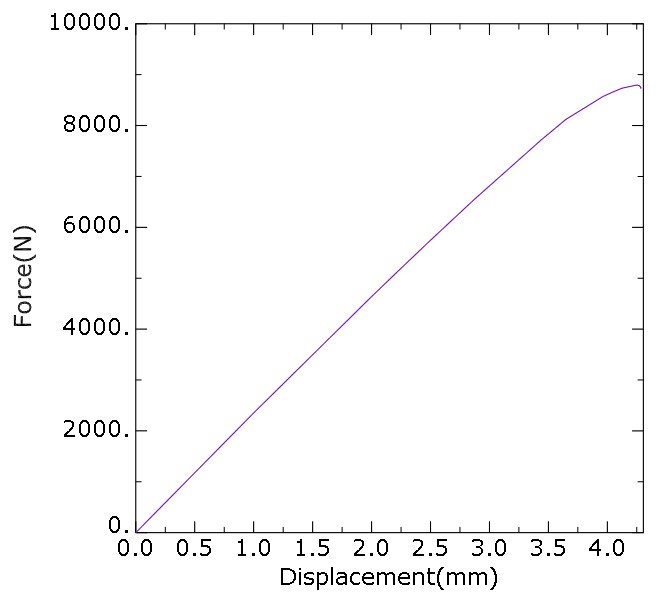

力-位移曲线如下，力值达到8.8kN时，前舱支架发生屈曲变形，主梁结构没有破坏，满足要求。

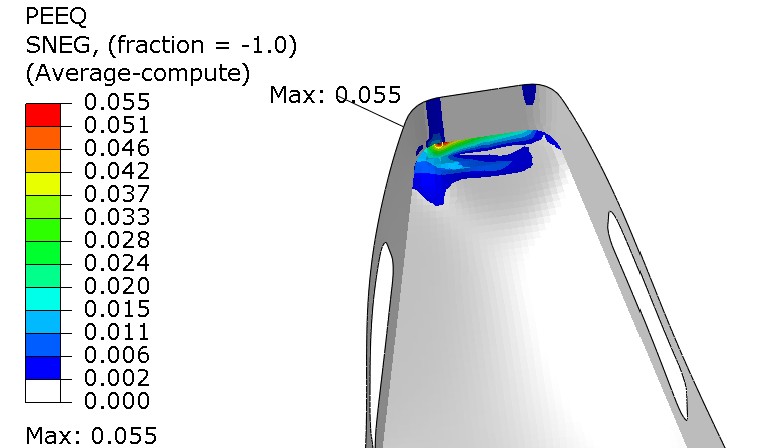

前舱支架塑性应变（延伸率）：0.055（5.5%）

说明：案例仅用于方案展示，不代表实际产品。
