卡扣插入力有限元仿真分析

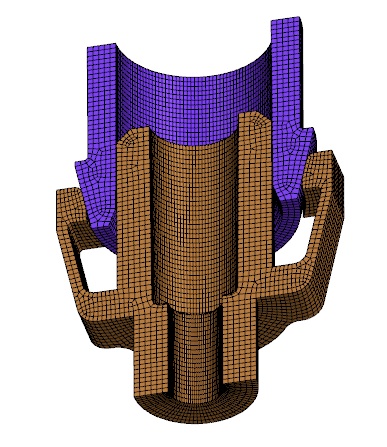

卡扣有限元模型如下图所示，采用3D六面体网格。

材料参数及仿真条件

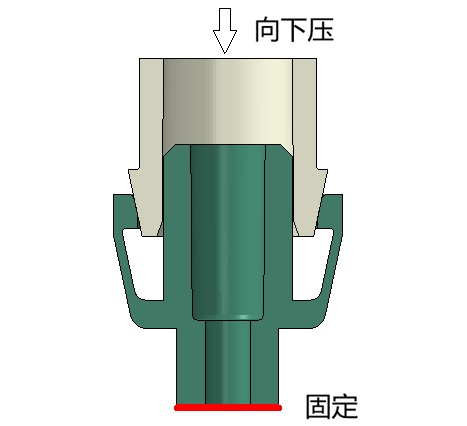

材料是ABS-GF，弹性模量3000MPa。卡扣底部固定，顶端向下压。

仿真结果

采用非线性静态算法，对比Simcenter和Abaqus这两个软件的分析结果。

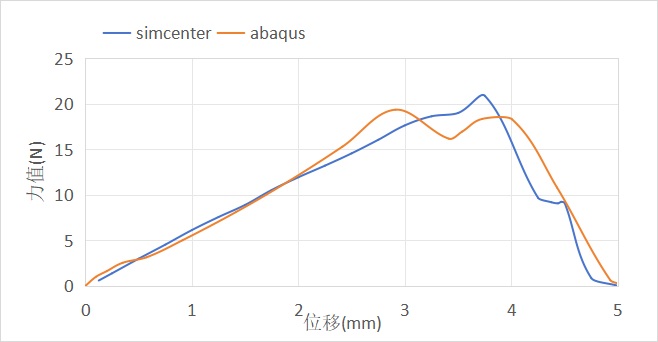

下图是“力值-位移”曲线，两个软件最大压入力都在20N左右

下图是应力结果，两个软件最大应力都是56.18MPa。

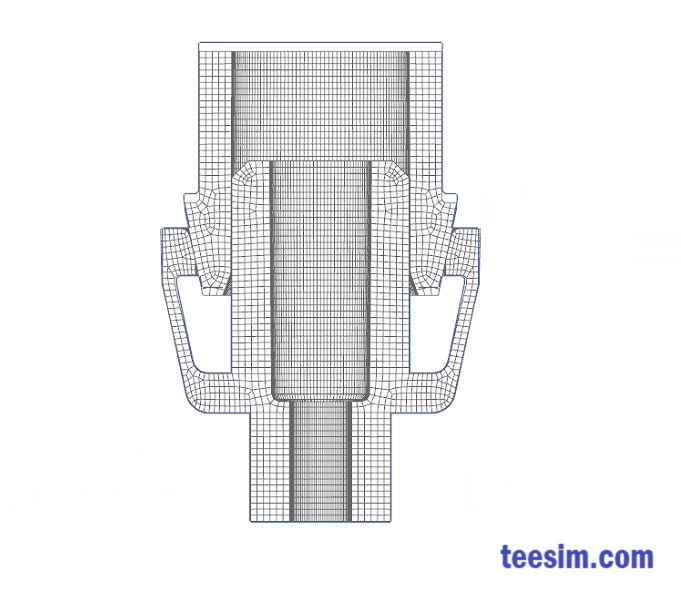

仿真动画如下图所示。

从以上分析结果可以看出：Simcenter和Abaqus这两个软件，仿真得到的结果非常接近。
